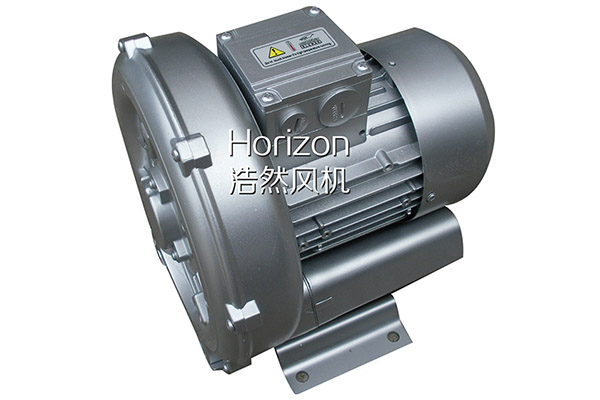

在使用高壓漩渦氣泵時，有時會發生開關跳閘的問題，并無任何信號繼電器掉牌。在排除開關組織故障后，按照常規方法檢查電纜、二次電路和各繼電器及其定值是正常的，再次啟動往往成功。后懷疑是dcs系統軟故障造成的，但改在控制盤上操作，仍會出現此現象。那么漩渦氣泵跳閘故障的主要原因及排除方法有哪些呢？

1、查找原因：

為查清楚此現象的原因，觀察開關接通中各計算的變化，確認是什么原因?qū)е绿l。試驗其中電壓表監視微機跳閘回路，毫安表監視差動繼電器1cj、2cj動作情況，電流表監視熱工保護回路。儀表連接后，啟動漩渦氣泵。經過一段時間的測試，高壓漩渦氣泵在啟動后終于跳閘。同時，觀察到毫安表的指針偏轉。其他監控儀表沒有響應。新更換的xjl-0025/31集成塊型信號繼電器1xj也跳閘，表明跳閘是由差動保護引起的。

2、解決辦法：

差動保護動作，首先懷疑被保護設備內部有故障。常規檢查表明，高壓渦流泵電機及其電纜正常，差動繼電器正常，家用加壓泵電流互感器要連接正確。消除設備故障和接線錯誤的原因后，差動保護在電機啟動過程中工作，其過程中差動電路的差電流超過差動繼電器的整定值。

正常情況下引起差動回路差電流的原因主要有兩點：

一是電機兩側的電流互感器比率誤差不同，差異電流很小，小于電機額定電流的百分之五。

二是前后兩側電流互感器二次負載的差異也引起其變比的差異，存在差電流。

高壓渦輪泵電機差動保護回路中的電流互感器負荷差異只是二次電纜長度的差異，差別為50m，而且在額定電流下，差動繼電器功耗不大于3va，二次負荷不重。檢查發現，高壓氣泵電機差動保護用的頭尾電流互感器為lmzbj-10，B類15倍額定電流，變化率600/5，容量40va，完全能滿足二次負荷要求。

以上就是關于高壓漩渦氣泵的跳閘故障怎樣解決的知識詳解，希望這篇文章能夠?qū)Υ蠹矣兴鶐椭?/span>
